轧辊淬火设备之定制型立式淬火机床

轧辊中频淬火成套设备，其中包括重要的辅助设备----定制型淬火机床，轧辊淬火机床有哪些特点和功能呢？

轧辊淬火机床具有承载能力强，工件重量可达几十吨，工件长达六米，可连续淬火、分段连续淬火等功能，主要适用于重型轧辊及长粗种轴类零件表面淬火。该机床具有手动、自动操作功能，适用于单件及批量零件生产。操作简单，功能齐全，结构合理，安装调试方便。

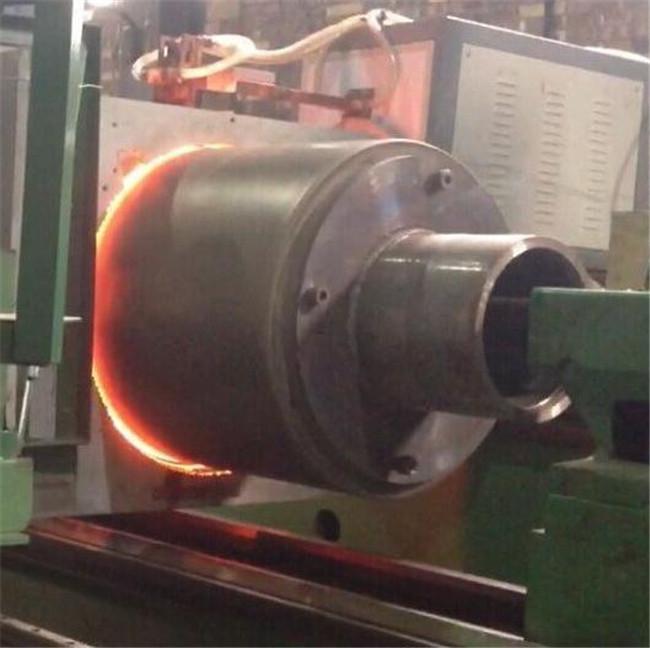

轧辊淬火机床可与中频电源、超音频电源直接配套使用。控制系统采用PLC，工件旋转、移动采用变频调速，转速实现无级可调。与两套感应加热设备配套完成轧辊淬火工艺，其中一套工频电源用于对轧辊预热，另一套中频电源用于对轧辊淬火，其功率由轧辊直径决定。

一、定制型轧辊淬火机床主要有哪些功能呢？

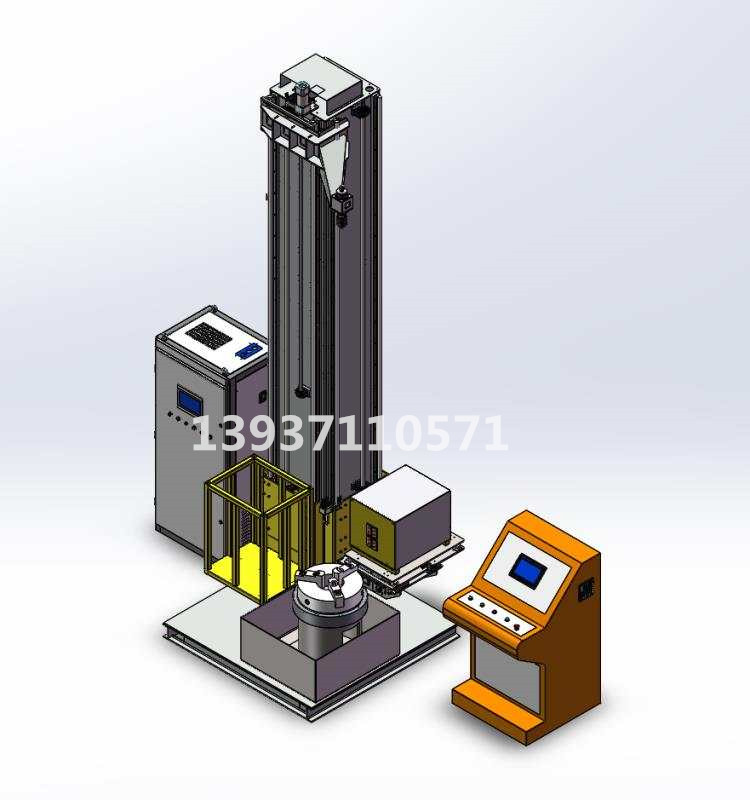

1、定制型立式数控淬火机床采用框架式焊接床身结构，精密工作台移动，该机床工作台移动采用精密滚珠丝杠传动，步进电机驱动，移动速度无级可调。采用数控系统实现自动控制，可存储多种零件工艺程序。

2、该机床具有手动操作及全自动操作功能，适用于单件及批量零件生产，广泛应用于汽车、工程机械、机床等行业的感应热处理领域。结构合理、功能齐全、安装调试方便。

3、该机床具有连续淬火、同时淬火、分段连续淬火、分段同时淬火等功能。机床以加工齿轮等盘类零件为主，适应于与高频、超音频、中频感应加热电源配套使用淬火。此机床在原有的基础上专门为客户定制开发，操作方便，简单培训即可上岗。

二、轧辊淬火机床配置及性能：

1、轧辊淬火机床采用变压器移动方式

2、轧辊淬火机床运动控制采用步进电机驱动滚珠丝杆传动。两变压器采用同一数控信号控制，确保变压器同步移动。两变压器相对位置上下可调。速度无极可调，行程定位准。加强型车床数控系统，中文操作界面简便直观运行稳定可靠，抗干挠能力强。系统可对各种工件热处理工艺参数进行存储，存储量大。

3、设备运动副采用标准直线导轨，配有手动润滑。

4、轧辊淬火机床床身为钢结构件。

5、上顶尖装夹行程调节由摆线针轮减速机驱动梯形丝杆传动来实现。由继电器线路实现电机正反转实现上顶尖升降改变装夹长度。上顶尖轴配有3号莫氏孔，可随意调换不同形状顶尖。

6、下顶尖旋转即工件旋转采异步电机驱动变频器控制同步带传动，可实现转速大范围调整，并可在工作过程中任意调节。下顶尖轴装有卡盘。

7、淬火变压器工作台为一个二维可调整工作平台。工作台可在水平面内作任意调整，调整范围100X100mm。调整机构运动副采用标准直线轴及直线轴承由梯形丝杆通过手轮调整，调整方便灵活调整度高。

8、配重部分由链条拉动安全可靠，使用寿命长。
