高频轮毂双工位淬火机床特点及性能优势

对于数控淬火机床选择,依据工件的淬火要求而定制进行选型,一般有立式数控淬火机床、双工位数控淬火机床、多工位数控淬火机床以及卧式淬火机床。举例,以轮毂高频淬火设备为例进行说明,高频轮毂双工位淬火机床主要结构性能特点:

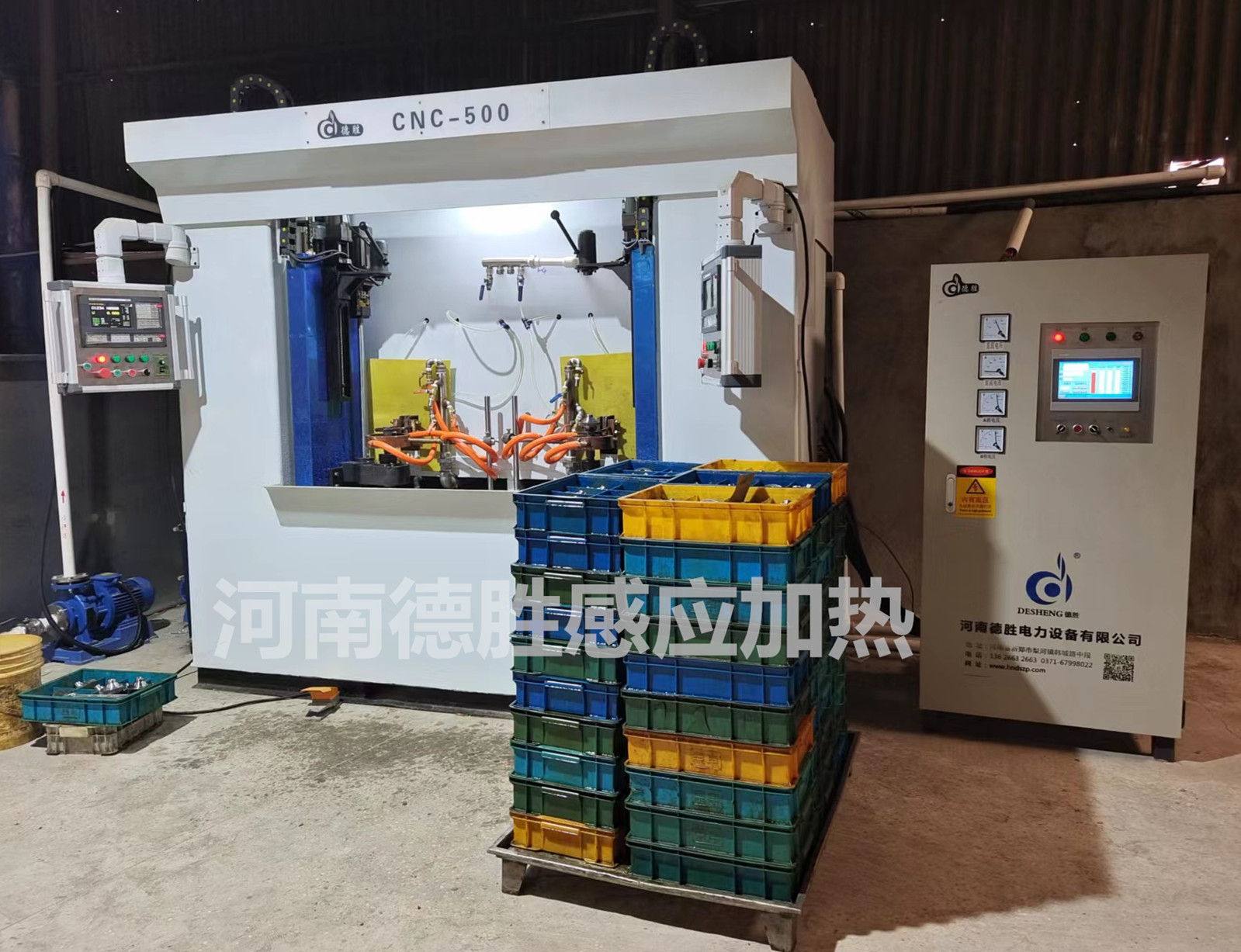

双机位高频淬火机
1、轮毂高频淬火设备之数控淬火机床与电源可协调工作,具有加热与冷却进行程序控制与手动控制的系统。
2、高频淬火机床由两套独立的工位组成,每个工位为单主轴结构,均采用数控系统控制,实现淬火工件升降独立运动操作。机床数控系统保证在操作内正常、稳定、可靠工作。
3、高频淬火设备的机床与电源、水冷系统,介质冷却系统联动控制及各工件状态和故障报警显示。
4、轮毂双工位机床具有过载保护、超程保护、错误动作保护功能和抗中频干扰功能。
5、高频数控双工位淬火机床三相电源配有隔离变压器和虑波装置。
6、 调节功率旋钮增加刻度,可以进行直观的观察。
7、淬火机床零件固定采用上下顶尖形式,工件上下移动可调。更换工装可以适用不同产品的生产。
8、工作方式,所有动作都有手动操作功能。从数控系统直接选择产品号,系统自动跳到该产品的加工画面,淬火参数自动与被加工产品对应,每种产品的加工参数可以事先通过工艺员输入系统,加工时由操作工人直接选择产品就可以执行工艺。机床设置有失电保护、越位保护等功能。
9、双工位淬火机床分别由机床底座、底身、淬火工件升降移动总成、变压器进退移动总成、主轴旋转及转动系统、罩框、数控系统等部分组成。
10、床身采用焊接床身结构,整体进行去应力退火,床身滑动导轨为直线导轨,具有良好防锈性能。淬火工件升降和淬火变压器前后全部采用伺服电机驱动、滚动丝杠传动,移动精度高,定位准确。主要外露件表面经特殊处理,具有良好的防锈抗蚀性能。零件旋转电机、升降移动电机设计在床身上方。
11、机床底座采用钢制结构,焊后退火处理,双工位机床主机分别安装固定在底座上。床身前端淬火喷淋位置以下采用全封闭式移动拉门。
12、在变压器安装平台上设计二维可调机构,前后可数控方式调整,X 轴方向调整范围不小于±100mm,用以补偿感应器长度方向的误差,使感应圈与转盘的中心重合;Y 轴方向调整范围±100mm,使工件调整到感应圈的中心位置,XY轴方向调整均采用电动调节。调节尺寸,要便于操作并观察感应圈的位置。
13、下顶尖主轴旋转采用变频交流减速电机驱动,通过传动轴带动主轴旋转,旋转速度变频可调。工件托座为焊接结构,去应力退火处理加工,此部位安装在滑板上。滑板安装在立柱导轨上,可上下运动,拖动方式为;伺服电机经滚珠丝杠,驱动滑板在立柱导轨上,上下运动。
14、上顶尖座总成采用弹簧顶尖机构,夹持零件长度可调。上顶尖采用不锈钢材料制造。此部位安装在滑板上,并可在滑板导轨上上下移动,便于夹持不同尺寸的工件,上顶尖上下拖动方式为;电机、减速机、经丝杠付驱动上顶尖在滑板导轨上运动。
