产品详情

齿轮淬火设备

产品品牌:德胜

所属类别:齿轮淬火设备

生产厂商:河南德胜电子技术有限公司

生产地址:郑州

发布时间:2020-09-22 17:21:33

  • 产品特征

  • 产品参数

  • 产品特征标题

         齿轮淬火设备、链轮淬火设备、齿轮链轮淬火炉、齿轮高频淬火设备、链轮超音频淬火设备、单齿中频淬火设备,河南德胜专业生产制造齿轮链轮淬火成套设备,一站式解决方案。

         齿轮链轮淬火工艺原理是什么呢?

         齿轮、链轮淬火是依据感应加热表面淬火原理,将工件放在用铜管绕成的仿形感应器内,通入高频或中频交流电后,在工件表面形成同频率的感应电流,将金属工件表面迅速加热后立即喷水冷却,使工件表面层淬硬。    齿轮、链轮直径在400mm以下,可以选用超音频或高频淬火设备,淬层1-3mm;如果齿轮直径较大,如直径1米以上,可采用分齿淬火的方式进行处理。可以根据用户的淬火需求,为用户定制匹配的高频淬火设备,比如:齿轮的直径大小、齿轮的淬火层深度、淬火加热效率等。不同的直径大小和加热效率,选择的型号都不一样。

         大直径的齿轮、链轮表面淬火,选用中频淬火电源也叫中频淬火设备。主要适用于齿轮直径为600mm左右,宽度150mm左右,链轮直径800mm左右,淬硬层2-6mm左右的工件淬火。

    一、河南德胜IGBT感应淬火设备说明

      1、河南德胜齿轮链轮淬火设备成套设备包括如下组成:

              A、超音频淬火设备                                                   一套;

              B、闭式冷却系统                                                      一台;

              C、DSSK-500型数控立式淬火机床                           一台。

         注:河南德胜齿轮链轮中频淬火成套设备是根据用户产品规格、产量等详细要求而进行的定制。

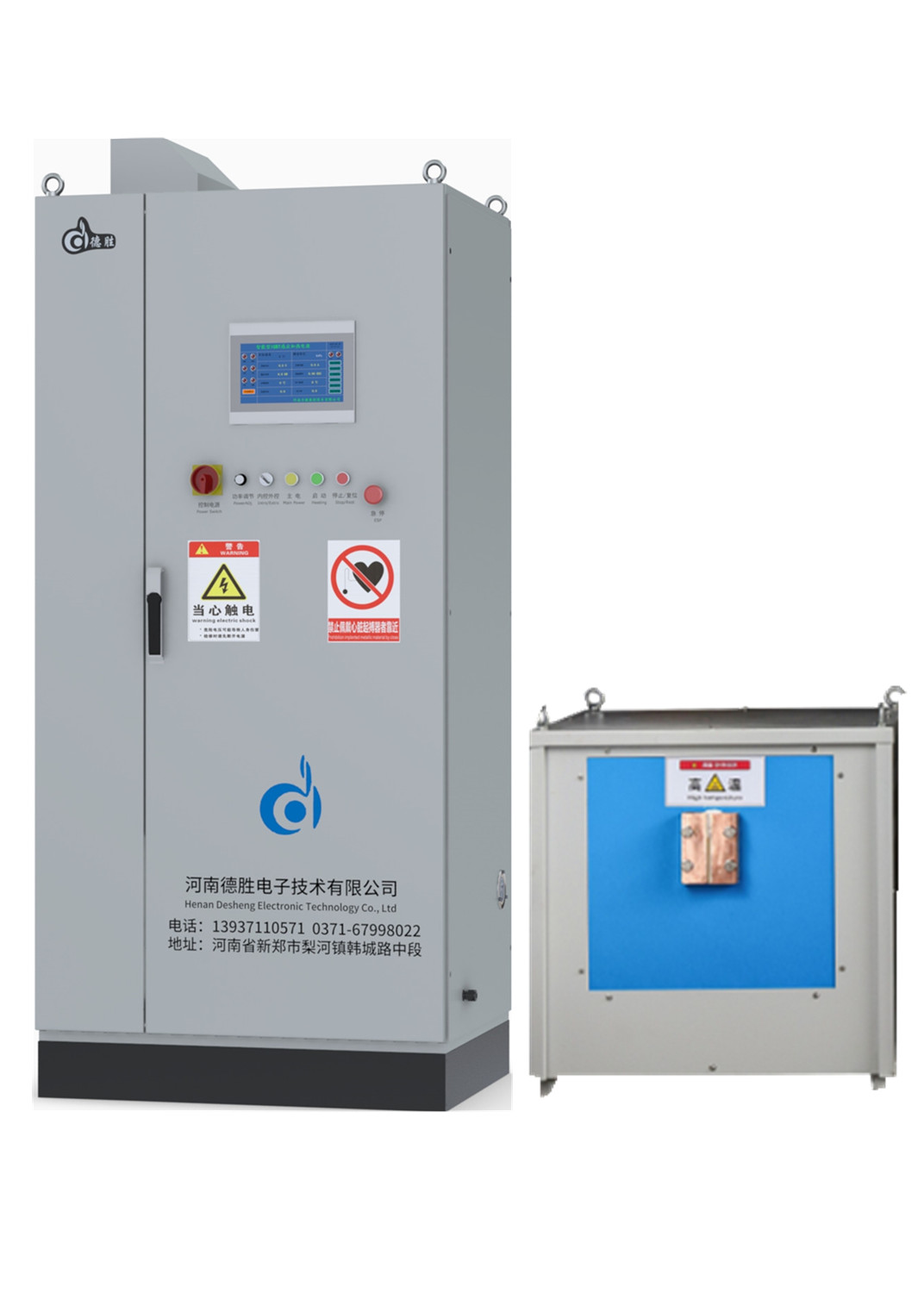

    160KW感应加热设备

           2、河南德胜超音频淬火设备:工作前无须预热,可以连续工作;加热时间和功率可调;支持外接远控开关,来控制电源的启动加热和停止加热功能;非接触式感应加热;采用德国原装进口IGBT核心元器件,加热高效;频率范围宽,可根据具体加热工件的大小进行更换感应器,适应范围大;24小时连续工作能力;节能环保,无污染,清洁,提高工人工作环境;消除高压,保护全,操作简单安全;简单易学,体积小不占地方,即开即用。

    二、河南德胜中频淬火设备操作保护电路全面:

    在控制电路中设有各种操作,保护电路、主电路与控制电路的上电、掉电先后次序,以及使用人员的误操作等,均不会对系统产生任何影响。

    具体的保护功能有:

    1、 缺相保护--检测三相交流输入是否有缺相,如缺相立刻保护,停止工作。

    2、 过电流保护--系统过电流截止保护,防止设备因过电流而损坏功率器件。

    3、 过电压保护--对电源电压进行监控,当电源电压过高立刻保护,有效的防止功率器件损坏。

    4、欠电压保护---对电源电压进行监控,当电源电压过低立刻保护,有效的防止功率器件损坏。

    5、水压低保护---冷却水压力保护,水压过低时立刻保护,有效的防止感应线圈被烧坏。

    6、超温保护---对冷却水及散热器温度进行监控,防止功率器件因温度过高损坏。

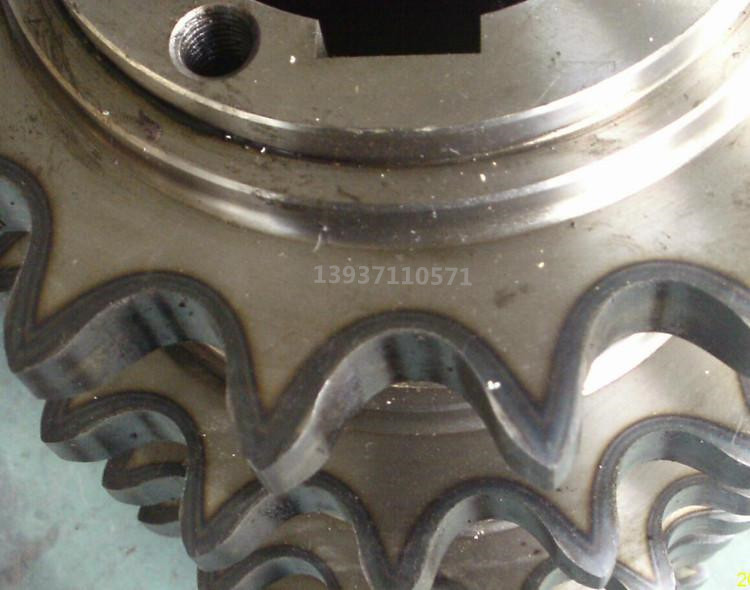

    大型齿轮淬火效果_副本

    三、河南德胜感应淬火设备技术特点

           1、水电分离设计——在水路发生漏水、水管断裂等情况下,不会引起电气部分损坏;水电分离设计有效避免由于设备冷却水路漏水对设备自身造成的损坏。水路侧可以耐3分钟淋水测试,这在业界为首创设计。

          2、复合母排设计——减少电路分布参数造成的IGBT开关器件易损坏;

          3、整机全封闭设计——机箱内部与车间环境空气隔离,解决车间粉尘、环境潮湿等对设备的影响;

          4、信号传输采用光纤——提高设备运行稳定性。

          5、采用德国IGBT变频,电压反馈串联谐振电路。变换效率高达97.5%以上,比可控硅设备节电30%;

          6、 不论输出功率的大小,功率因数始终不小于0.95。任何负载下均可启动成功。具有频率自动跟踪的功能,在全过程中始终能够保证高功率因数;

          7、  整个控制系统均为数字集成化,各种保护动作速度快,整机的故障率低,寿命长;

          8、 双闭环控制功能,高效快速加热,优化金属工件加热过程。

          9、感应淬火设备保护电路设有过压、过流、水温、缺水、缺相等报警指示并自动控制和保护。

    四、河南德胜感应淬火设备应用领域:

    1、各种齿轮、链轮、法兰盘、卡盘、光圈等盘类零件淬火;2、各种主轴、凸轮轴、花键轴、光轴等轴类零件淬火;3、各种导轨、钢板、床身、工作台等平面类零件淬火;4、各种汽摩配件、机械零件整体或局部淬火;5、各种缸套内孔、盲孔等孔类零件淬火;6、各种五金工具、农机配件、家用刀具的表面淬火等。

    IGBT感应加热设备应用领域和范围

    五、河南德胜感应淬火设备案例应用现场和企业实力展示:

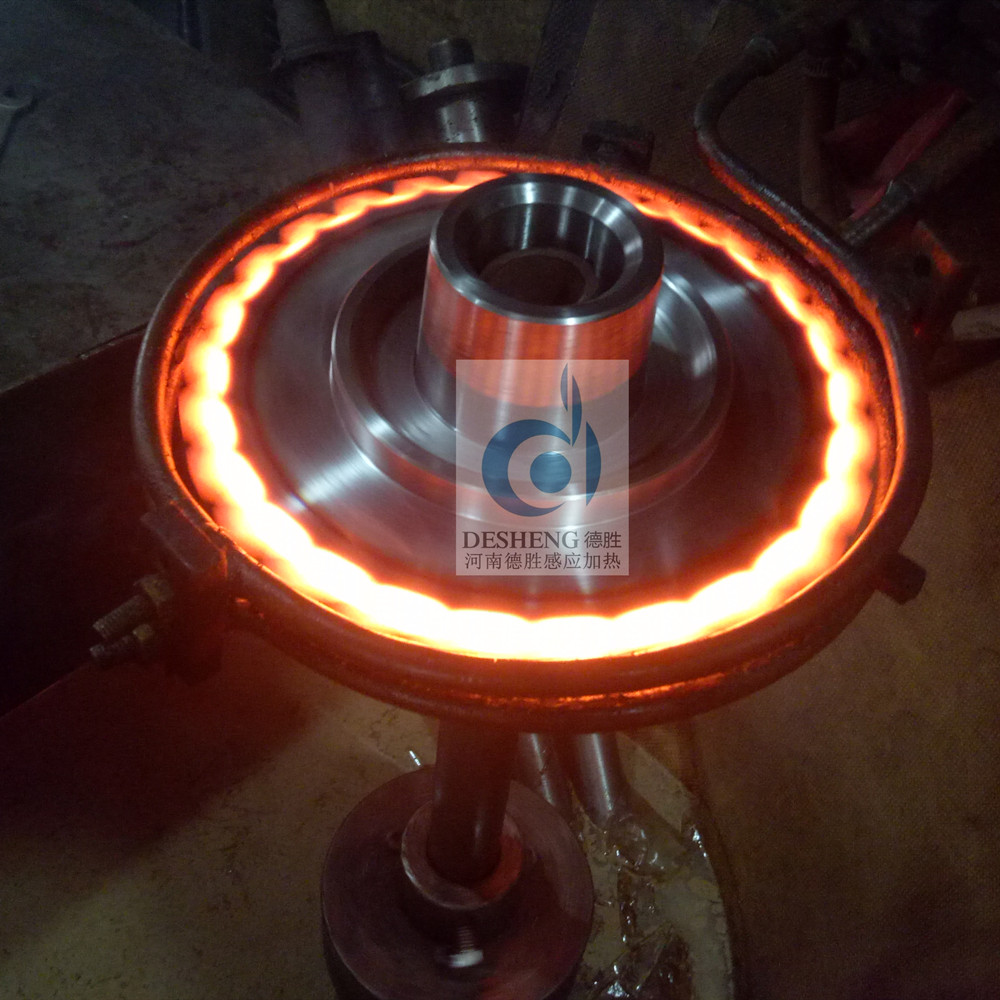

    驱动齿轮中频淬火现场

    齿轮中频淬火设备

    齿轮链轮超音频淬火设备

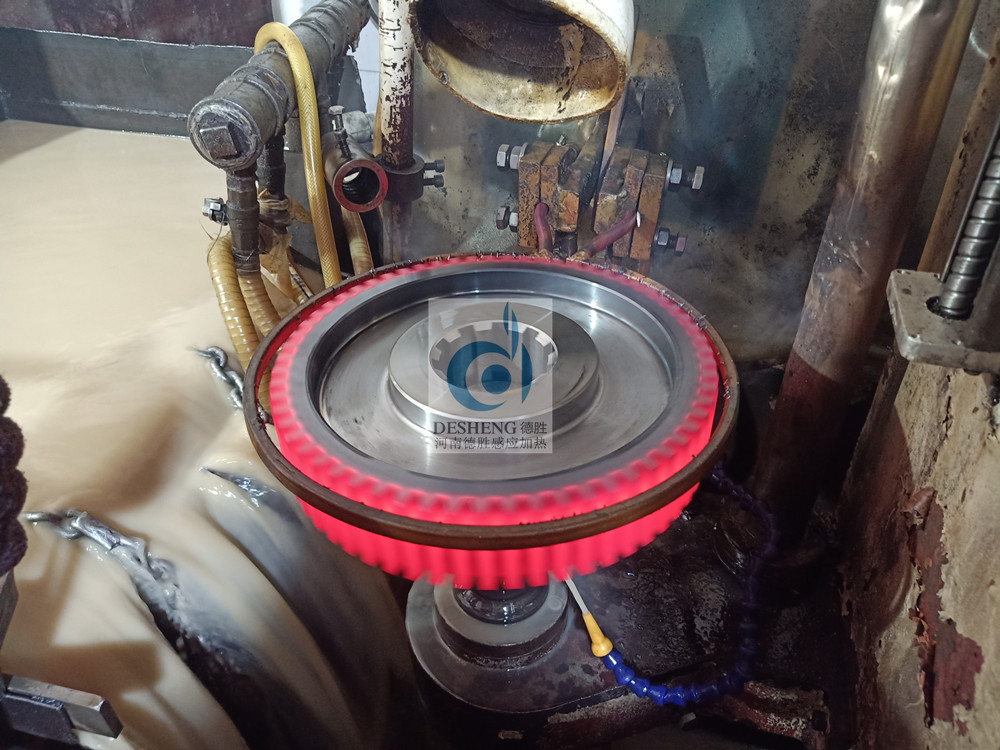

    大型齿轮链轮中频感应淬火现场

    河南德胜定制生产的大齿轮、链轮淬火成套设备有以下几部分组成:

    1、中频感应加热电源:适用于淬硬层2-6mm左右的工件,齿轮直径在¢600左右,宽度在150左右;链轮直径在¢800左右的工件。
    2、盘类零件专用淬火机床:主要特征是大承重量,大回转直径,快速下降入浸淬火液,专为盘类零件设计。
    3、闭式冷却塔:冷却电影内部元器件,封闭循环不污染堵塞,循环介质为纯水,不结垢。
    4、淬火液冷却装置:可与闭式冷却塔合并成双回路结构用于冷却淬火介质,便于循环使用,稳定淬火液的温度,从而保证淬火质量

    齿轮链轮高频淬火设备

    齿轮超音频淬火设备

    链轮超音频淬火设备

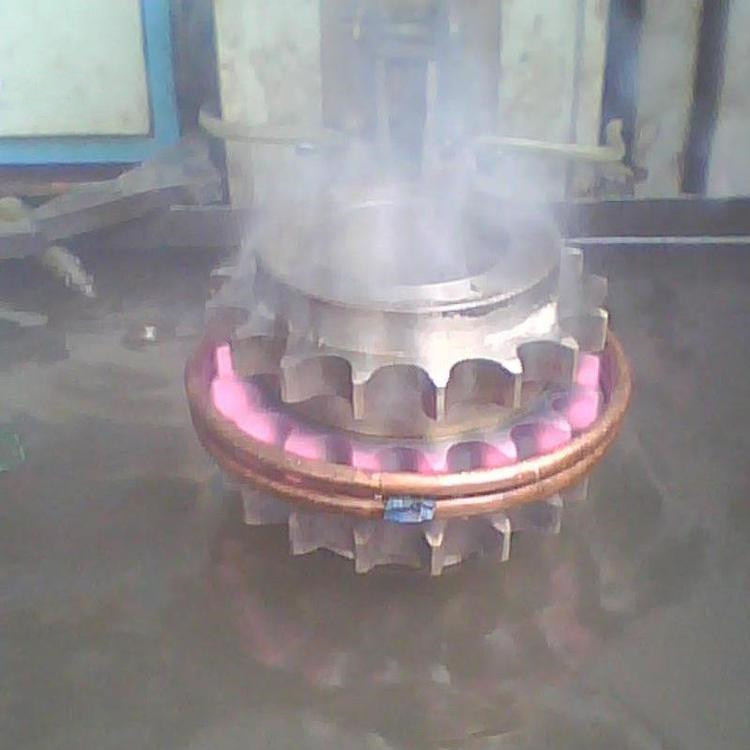

    链轮整体高频淬火设备工作现场

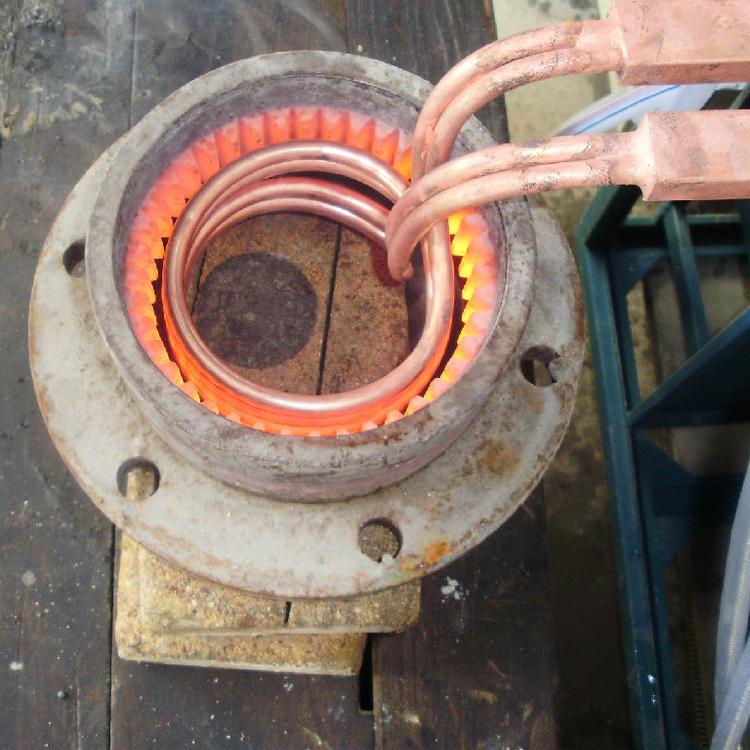

    内齿超音频淬火

    齿轮整体中频淬火设备

    单齿高中频淬火设备

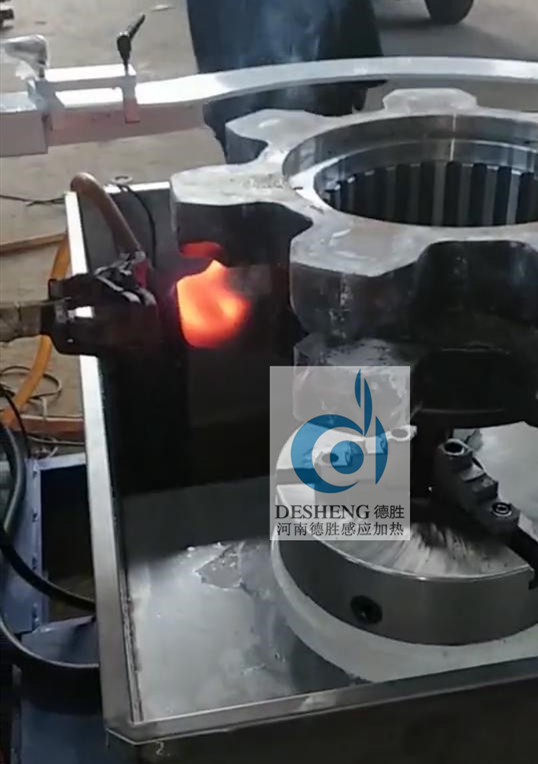

    大型工件单齿中频淬火现场

    直齿高频淬火设备工作现场

    感应加热设备应用范围

    温馨提示:1、产品图片、价格及属性仅供参考,产品规格不同则价格也不同 !

                       2、设备图片仅为标准产品实物图,所有最终产品实物、价格及交货期以最终双方沟通后签订的合同或技术协议为准!

                       3、此类设备一般为按客户需求非标订制,如对我们的产品有意向,请随时联系客服人员,我们期待着为您服务!


  • 产品主要参数

    一、节能型齿轮超音频淬火设备主要技术参数:

     额定功率

    160KW

    进水温度

    <45℃

    输入电源

    三相AC380V/50-60Hz

    冷却水量

    ≥6L/min

    工作频率

    5-10KHZ

    暂 载 率

    100%

    最大输入电

    280A

    主机柜尺寸约(mm)

    变压器尺寸约(mm)

    (长*宽*高)

    (长*宽*高)

    900*700*2000

    500*500*700

    工作电压

    342-430V

    主机重量约

    220KG

    冷水压

    ≥0.3MPa

    变压器重量约

    120KG

    二、河南德胜DSSK系列立式数控淬火机床主要参数


    机型

    DSSK-500

    DSSK-1000

    DSSK-1200

    DSSK-1500

    加热长度(mm

    500

    1000

    1200

    1500

    加热直径(mm

    500

    500

    600

    600

    夹持长度(mm

    600

    1100

    1300

    1600

    零件旋转速度(r/min

    0-300

    0-300

    0-300

    0-300

    零件淬火移动速度(mm/min

    0-2500

    0-2500

    0-2500

    0-2500

    电源

    AC380V X2+N/50Hz

    AC380V X2+N/50Hz

    AC380V X2+N/50Hz

    AC380V X2+N/50Hz

    整机容量

    3KVA

    3KVA

    3KVA

    3KVA

    外型尺寸

    (长*宽*高mm

    1600*800*2000

    1600*800*2400

    1900*900*2900

    1900*900*3200

    控制系统

    南京众大

    北京凯恩帝

    南京众大

    北京凯恩帝

    南京众大

    北京凯恩帝

    南京众大

    北京凯恩帝

    机床总质量约(Kg

    750

    900

    1100

    1200

    零件最重质量(Kg

    100

    100

    100

    100

    三、全固态高频、超音频、中频感淬火设备实力展示:

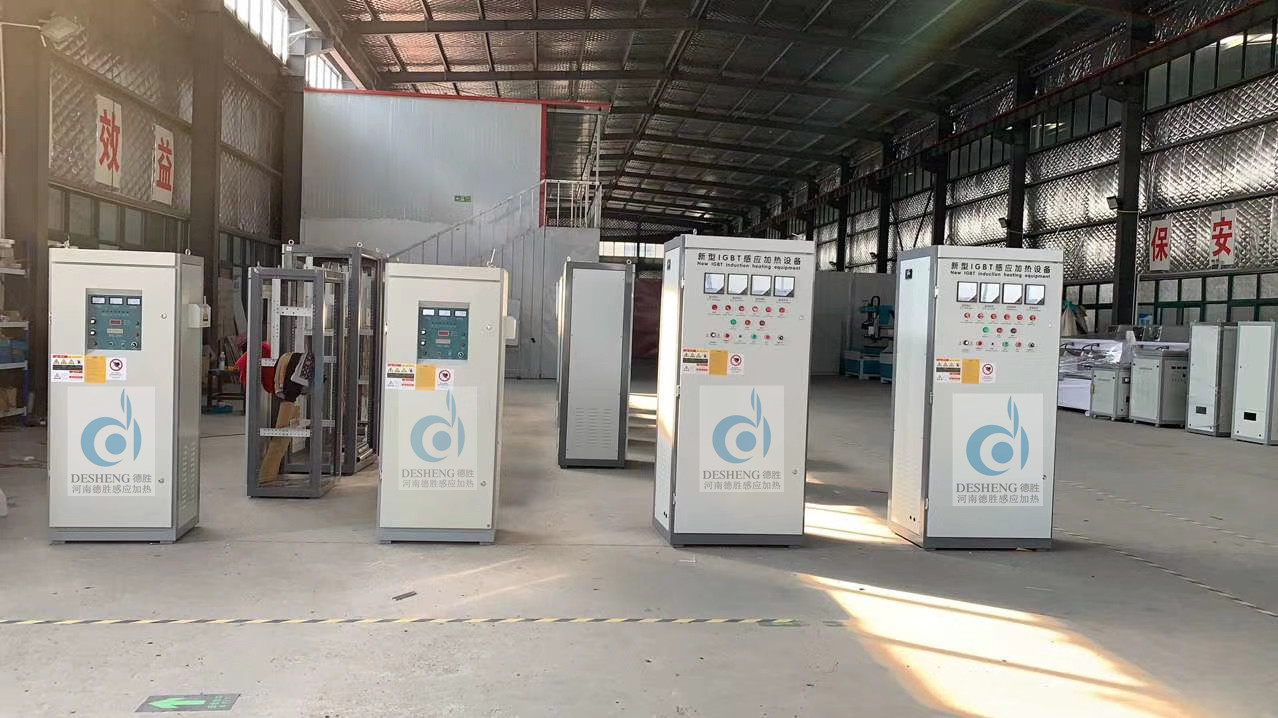

    高中频淬火设备生产车间实拍

    立式数控淬火机床生产区

    齿轮淬火成套设备(支持分度单齿淬火)

    高频淬火设备生产厂区

    三、河南德胜质量保证措施和服务承诺

    1、质量保证措施

    1.1、严格执行ISO9001质量管理体系进行生产过程管理;

    1.2、精心设计,各配件标准化生产,严格调试。

    1.3、所有电气元器件选择国际国内品牌,主要配套件由定点厂家生产。

    1.4、生产、管理、工艺、质检各部门对产品质量层层把关,加强工序间的检查,严格出厂的检验,确保产品的质量。

    2、服务承诺

    2.1、为需方提供全套维护用使用说明书;

    2.2、供方派技术人员到买方现场负责设备的试运行和调试;

    2.3、在买方现场对操作人员、维修人员进行技术培训;

    2.4、在设备验收后,供方留一名技术人员监护设备使用情况,监护时间为2天;

    2.5、对产品质量长期跟踪服务,设备在验收后一年内,供方免费负责解决设备质量异常现象,在接到故障信息后,24小时响应,最短时间以内排除故障(不可抗拒因素除外);

    2.6、设备在验收一年后直至设备使用期限内,供方有义务详尽回答有关设备操作、维护、使用等方面的技术问题;此期间供方维修只收取维修成本费,维修成本费由维修人员差旅费、外出期间工资、更换器件成本费组成。
