产品详情

立式数控高频淬火机床

产品品牌:德胜

所属类别:立式数控淬火机床

生产厂商:河南德胜电子技术有限公司

生产地址:郑州

发布时间:2020-07-23 19:14:07

  • 产品特征

  • 产品参数

  • 产品特征标题

    河南德胜生产的DSSK系列数控淬火机床属于非标定制机型,根据对淬火方式不同,一般可分为立式数控淬火机床和卧式淬火机床,其中立式淬火机床又分为开放式数控淬火机床和全封闭数控淬火机床,最终需求仍需要根据用户的要求而进行个性化非标定制。

    一、高频淬火机床特点

    由淬火机床与高、中频感应加热电源配合,适应淬火工艺,常用于齿轮、轴承、轴类、气门、缸套以及各类汽车部件和机械零件的淬火和回火等热处理。

    高频淬火机床具有连续淬火、同时淬火、分段连续淬火、分段同时淬火等功能,主要用于半轴、传动轴、凸轮轴、球头销等各种轴类零件表面淬火,齿轮类、环类及平面类零件的感应淬火。

    DSSK-500型数控淬火机床_副本_副本

    全封闭立式数控淬火机床

    二、淬火机床和卧式数控淬火机床主要特征:

    1、通用立式淬火机床:工件主运动扫描式。

    2、大型立式淬火机床:感应器主运动扫描。

    3、立式淬火机床主要应用于:大型轴类、电机、汽轮机主轴、油缸活塞杆。

    4、卧式淬火机床主要应用较小直径长轴、小直径活塞杆、油缸滚珠丝杠、减震器活塞杆。

    5、数控淬火机床采用PC机工业数字控制系统,性能先进,调试使用方便,能很大程度满足复杂工件的淬火需要。

    6、立式淬火机床能够实现淬火方式:连续扫描淬火、同时淬火、分段连续扫描淬火,分段靠程序设定,不需行程开关,分段同时淬火。

    齿条淬火专用设备20200423170656_副本

    二、常用淬火设备类型:

    1、外圆淬火系列               对各类轴、棒、管、圆形零部件(如轴承、气门等)外圆面进行整体或者局部淬火。

    2、内圆淬火系列                对各类管材、机械零部件的内圆进行整体或局部淬火(如缸套、轴套等)。

    3、端面、平面淬火系列    对机械零部件的端面、平面部位进行整体或局部淬火(如机床导轨、直线滑轨)。

    4、异型零件淬火系列       对异型零件的某个面进行整体或局部淬火(如汽车曲轴、凸轮轴等)。

    5、特大部件淬火系列       对体积大、质量重的特大零部件进行整体或者局部淬火(如船用齿轮、大坝水闸道轨、大型输油管道、轧辊等)。

    成套淬火设备在用户现场

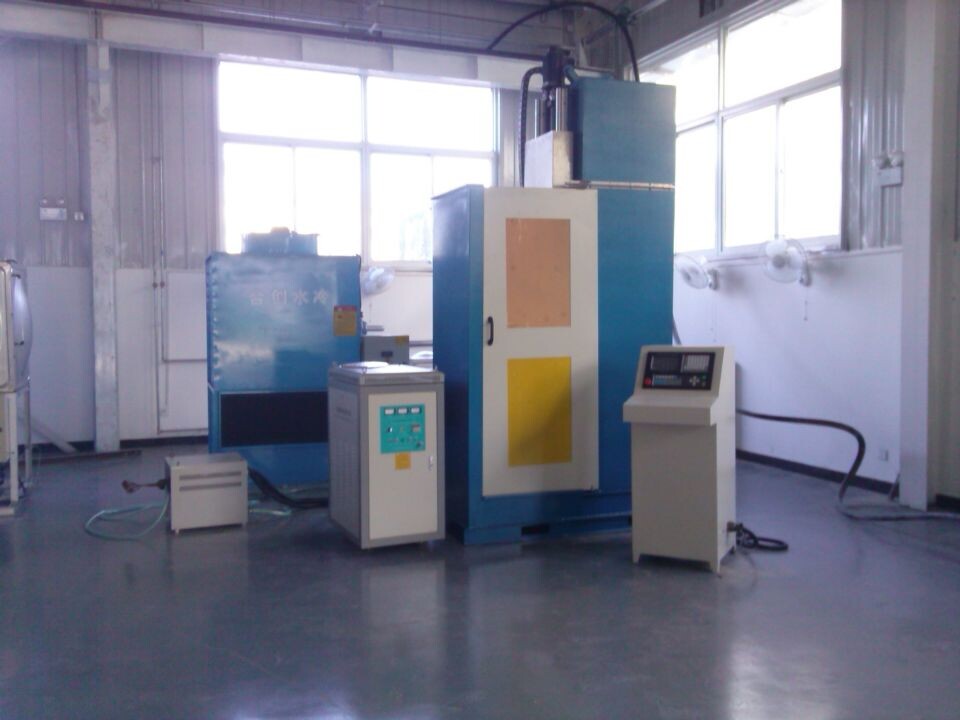

    超音频淬火成套设备在沈阳现场

    北京怀柔第一职业学校

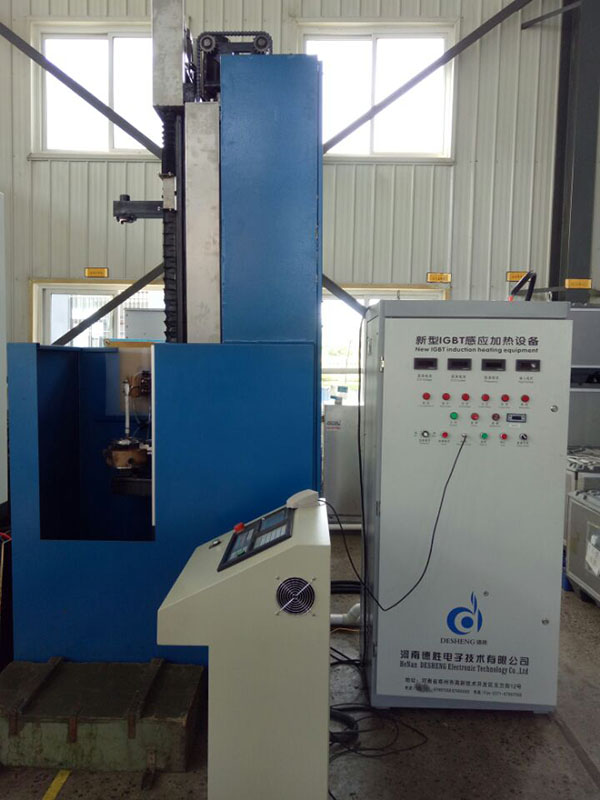

    DSGP-120型感应加热设备和DSSK-1500型立式淬火机床在北京用户

    淬火机床_副本

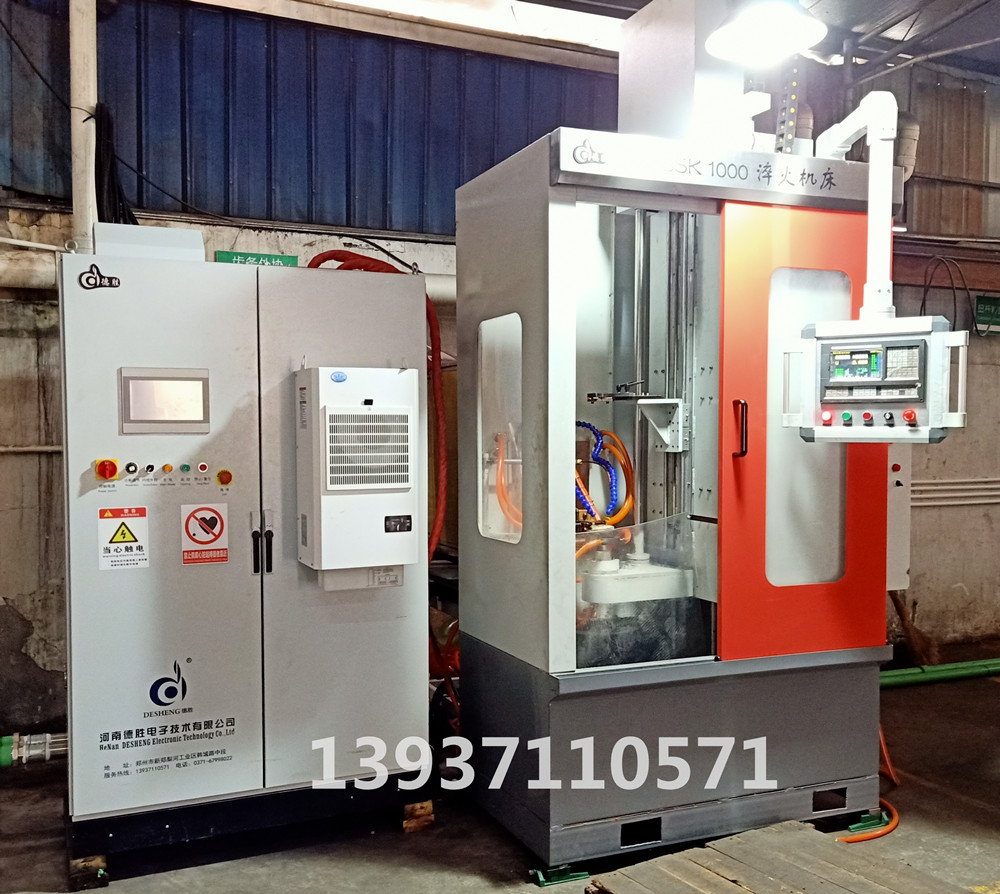

    非标定制变压器移动立式数控淬火机床

    更多有关全固态高频淬火设备,超音频感应淬火设备,中频透热锻造炉,数控淬火机床 ,齿轮高中频淬火设备  驱动齿轮淬火设备 驱动轴中频淬火

    河南德胜厂家服务热线请致电:13937110571(微信同号)

     温馨提示:1、产品图片、价格及属性仅供参考,产品规格不同则价格也不同 !

                       2、设备图片仅为标准产品实物图,所有最终产品实物、价格及交货期以最终双方沟通后签订的合同或技术协议为准!

                       3、此类设备一般为按客户需求非标订制,如对我们的产品有意向,请随时联系客服人员,我们期待着为您服务!



  • 产品主要参数

    河南德胜生产的轴类淬火机床系列主要适用于轻型轴类、盘类或小型零件感应淬火,采用工件移动方式,可实现淬火零件的连续扫描淬火、分段扫描淬火、分段整体淬火功能。采用CNC系统控制并可选配专用的参数管理监控记录系统,实现淬火产品的工艺参数与历史数据查询功能。配置数字化的晶体管感应加热电源,保护功能完善、性能稳定可靠。轴类淬火机床采用模块化布局结构,能够高效的完成多种类零件的感应淬火任务。

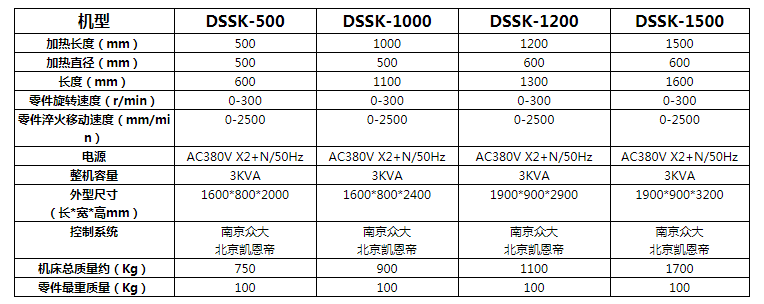

    一、立式淬火机床主要参数

    机床参数

    160KW中频感应淬火成套设备_副本

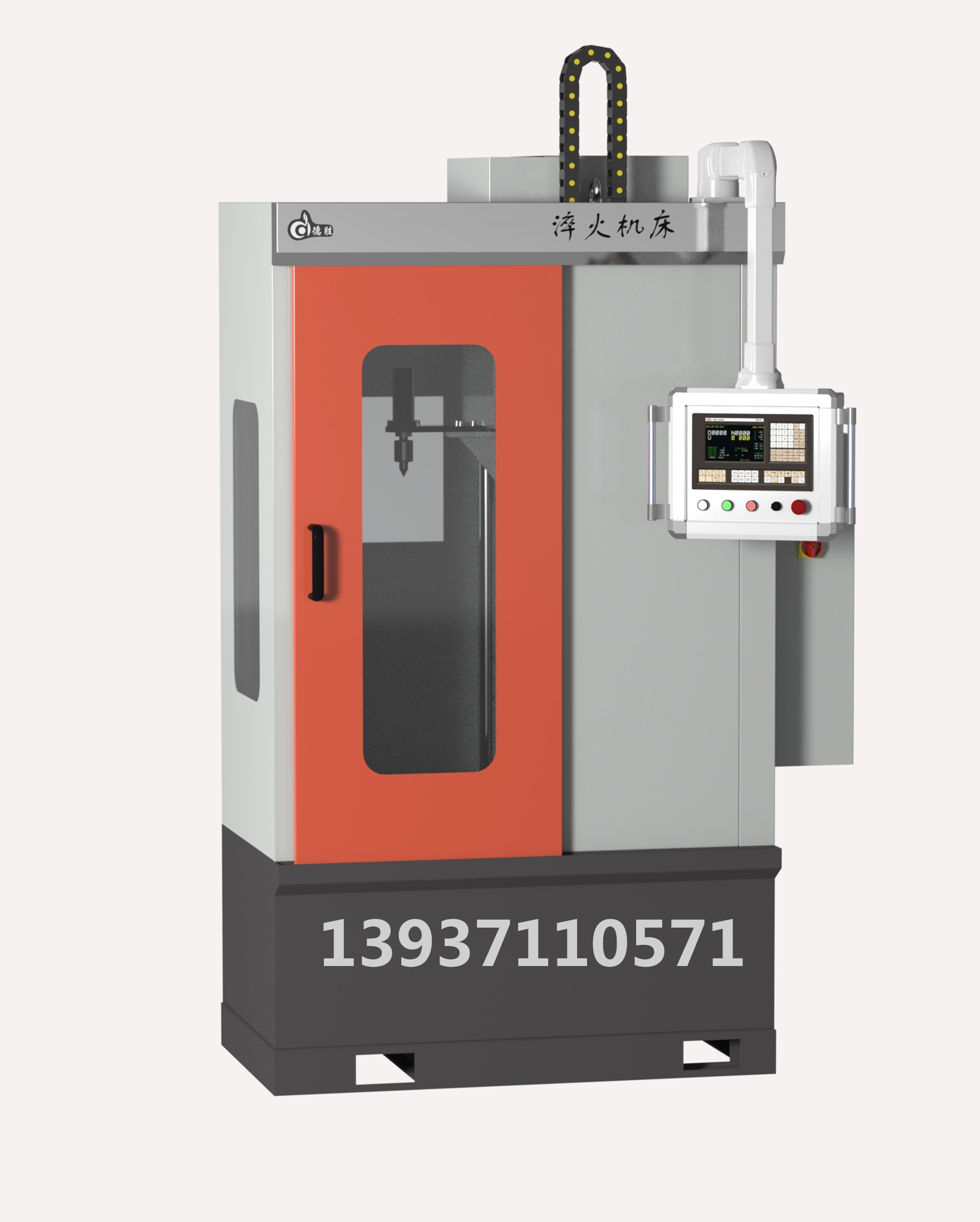

    非标定制3轴数控淬火机床

    二、数控淬火机床主要配置如下:

    1、采用人性化设计。

    2、高强度焊接床身。

    3、不锈钢(气动/手动,双/单)弹簧顶尖。

    4、可调匝节能淬火变压器。

    5、全进口滚珠丝杠。

    6、冷却水压力、流量、温度保护;淬火液流量、温度监控。

    7、旋转式操作箱。

    8、工件夹持长度电动调整。

    9、声/光故障报警。

    10、水路采用快接接头。

    11、机床结构:焊接/铸造。

    12、旋转控制方式:变频器/步进电机/交流伺服电机。

    13、电控方式:PLC/触摸屏+PLC/808D/828D/840D。

    14、变压器滑台调整:手动调整/自动调整;收到调整时手轮前置方便调整。

    15、工件移动电机:减速电机/步进电机/交流伺服电机。

    16、工件移动导轨:镶钢导轨/矩形直线导轨。

    17、工位数:1-3。

    18、根据不同的工件及用户需要,可配自动上下料装置,如:桁架机械手,机器人等。

    19、可配工艺参数监控系统,具有加工工艺参数记录、查询、打印功能。

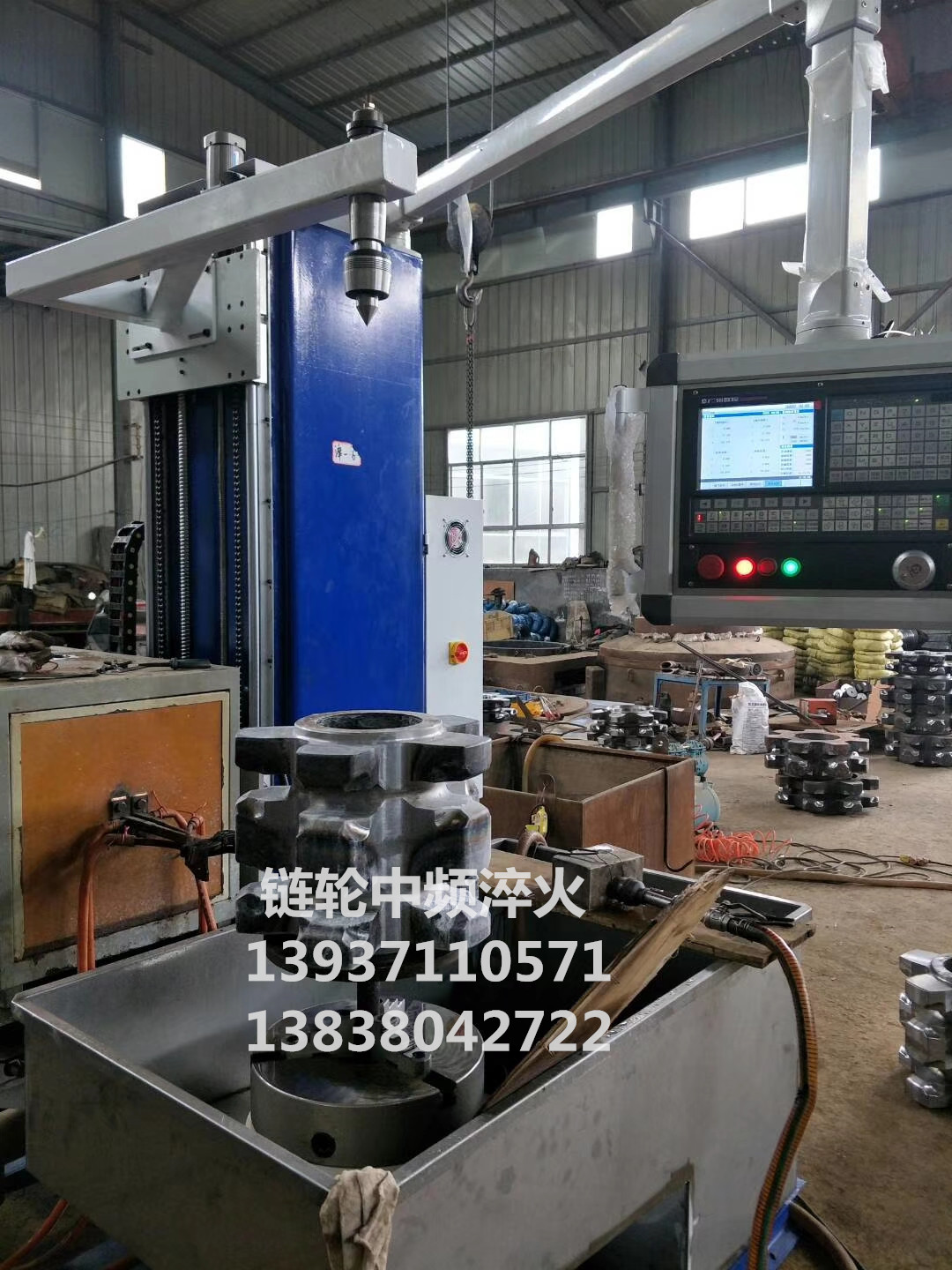

    链轮单齿淬火,支持分度_副本

    数控淬火机床对七星轮单齿淬火

    三、河南德胜质量保证措施和服务承诺

    1、质量保证措施

    1.1、严格执行ISO9001质量管理体系进行生产过程管理;

    1.2、精心设计,各配件标准化生产,严格调试。

    1.3、所有电气元器件选择国际国内品牌,主要配套件由定点厂家生产。

    1.4、生产、管理、工艺、质检各部门对产品质量层层把关,加强工序间的检查,严格出厂的检验,确保产品的质量。

    2、服务承诺

    2.1、为需方提供全套维护用使用说明书;

    2.2、供方派技术人员到买方现场负责设备的试运行和调试;

    2.3、在买方现场对操作人员、维修人员进行技术培训;

    2.4、在设备验收后,供方留一名技术人员监护设备使用情况,监护时间为2天;

    2.5、对产品质量长期跟踪服务,设备在验收后一年内,供方免费负责解决设备质量异常现象,在接到故障信息后,24小时响应,最短时间以内排除故障(不可抗拒因素除外);

    2.6、设备在验收一年后直至设备使用期限内,供方有义务详尽回答有关设备操作、维护、使用等方面的技术问题;此期间供方维修只收取维修成本费,维修成本费由维修人员差旅费、外出期间工资、更换器件成本费组成。
