产品详情

牙条调质热处理生产线设备

产品品牌:德胜

所属类别:牙条在线调质设备

生产厂商:河南德胜电子技术有限公司

生产地址:郑州

发布时间:2020-01-10 18:00:12

  • 产品特征

  • 产品参数

  • 产品特征标题

    一、牙条淬火调质设备特点

    河南德胜感应加热设备以 IGBT 为主要器件,功率电路以串联振荡为基本特征,控制电路以频率自动跟踪,多闭环控制为主要特点。该设备高集成化、模块化。效率高、性能稳定、安全可靠。

    德胜厂家定制型高强度螺杆牙条淬火调质设备、高强度牙条在线热处理生产线主要用于高强度牙条调质热处理,8.8级别、10.9级、12.9级、B7、B7L、L7M等工件在线调质,根据工件尺寸、大小及产量要求,配置相应的IGBT感应加热电源,用途:淬火回火(调质),发黑,热处理等工艺要求。

     定制型牙条淬火调制成套设备可以加工牙条直径范围一般在18-50mm,但特殊的工件也有大于此规格,需要针对性的个性化定制设备。

     螺杆牙条淬火调质设备、高强度牙条热处理生产线应用于美式牙条、英式牙条、不锈钢牙条、铜牙条等材料的热处理。

    针对风电高强度地脚螺栓和圆钢材质定向开发了地脚螺栓调质设备、圆钢超音频淬火调质设备、圆钢在线中频淬火调质设备,根据材料直径不同,定制相应的调质设备。一键启动,自动化运行,24小时连续工作,轻松无压力,投资小回报率高,节能环保,深受用户青睐。

    圆钢、牙条淬火调质设备特点:

    1、长杆工件不变形,不弯曲,生产过程稳定。

    2、一体化设计制造,自动上下料,在线发黑,在线检测,自动化程度高。

    3、易于温度调控,使用红外线测温仪(可选配置项目)。

    4、牙条淬火的直径和长度可调,淬火适应范围广.。

    二、河南德胜IGBT牙条调质生产线成套设备组成和德胜牌感应淬火设备优势

            螺纹杆(俗称:牙条),也叫丝杠,按照螺纹直径的粗细分为:国标牙条、市场国标牙条、市场标牙条。         河德胜南牙条淬火生产线系统采用触摸屏人机界面、PLC、变频调速驱动的界面友好、智能化程度高、操作方便的设计,可有效减少人工工作量,保证产品热处理的一致性。在手动调整工艺完成后,基本可以实现一键自动完成全部工艺。能耗:根据已使用的情况,每吨耗电320--380度左右。     1、河南德胜牙条淬火设备成套设备包括如下组成:

              A、中频感应加热设备或者超音频感应加热设备            一套;

              B、负载传动系统(自动上下料机构)                            一套;

              C、闭式冷却系统                                                               一台;

              D、感应加热电源综合控制系统                                       一套;

              E、红外测温系统(可选配)                                           二套。

         注:河南德胜牙条淬火成套设备是根据用户产品规格、产量等详细要求而进行的定制。

        2、德胜牌高频淬火设备工作前无须预热,可以连续工作;加热时间和功率可调;支持外接远控开关,来控制电源的启动加热和停止加热功能;非接触式感应加热;采用德国原装进口IGBT核心元器件,加热高效;频率范围宽,可根据具体加热工件的大小进行更换感应器,适应范围大;24小时连续工作能力;节能环保,无污染,清洁,提高工人工作环境;消除高压,保护全,操作简单安全;简单易学,体积小不占地方,即开即用。



    三、河南德胜牙条淬火设备操作保护电路全面:

    在控制电路中设有各种操作,保护电路、主电路与控制电路的上电、掉电先后次序,以及使用人员的误操作等,均不会对系统产生任何影响。

    德胜淬火设备具体的保护功能有:

    1、 缺相保护--检测三相交流输入是否有缺相,如缺相立刻保护,停止工作。

    2、 过电流保护--系统过电流截止保护,防止设备因过电流而损坏功率器件。

    3、 过电压保护--对电源电压进行监控,当电源电压过高立刻保护,有效的防止功率器件损坏。

    4、欠电压保护---对电源电压进行监控,当电源电压过低立刻保护,有效的防止功率器件损坏。

    5、水压低保护---冷却水压力保护,水压过低时立刻保护,有效的防止感应线圈被烧坏。

    6、超温保护---对冷却水及散热器温度进行监控,防止功率器件因温度过高损坏。

    四、河南德胜感应淬火设备技术特点

    1、采用德国IGBT变频,电压反馈串联谐振电路。变换效率高达97.5%以上,比可控硅设备节电30%;

    2、 不论输出功率的大小,功率因数始终不小于0.95。任何负载下均可启动成功。具有频率自动跟踪的功能,在全过程中始终能够保证高功率因数;

    3、  整个控制系统均为数字集成化,各种保护动作速度快,整机的故障率低,寿命长;

    4、 双闭环控制功能,高效快速加热,优化金属工件加热过程。

    5、感应淬火设备保护电路设有过压、过流、水温、缺水、缺相等报警指示并自动控制和保护。

    螺纹杆(俗称:牙条),也叫丝杠,按照螺纹直径的粗细分为:国标牙条、市场国标牙条、市场标牙条。

    牙条淬火生产线系统采用触摸屏人机界面、PLC、变频调速驱动的界面友好、智能化程度高、操作方便的设计,可有效减少人工工作量,保证产品热处理的一致性。在手动调整工艺完成后,基本可以实现一键自动完成全部工艺。能耗:根据已使用的情况,每吨耗电320--380度左右。

    牙条淬火设备客户现场

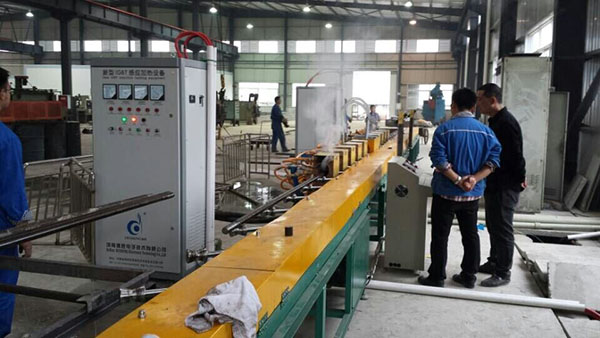

    牙条成套感应加热设备在用户安装调试现场

    常工在安装调试设备现场开心的和印度工程师合影留念

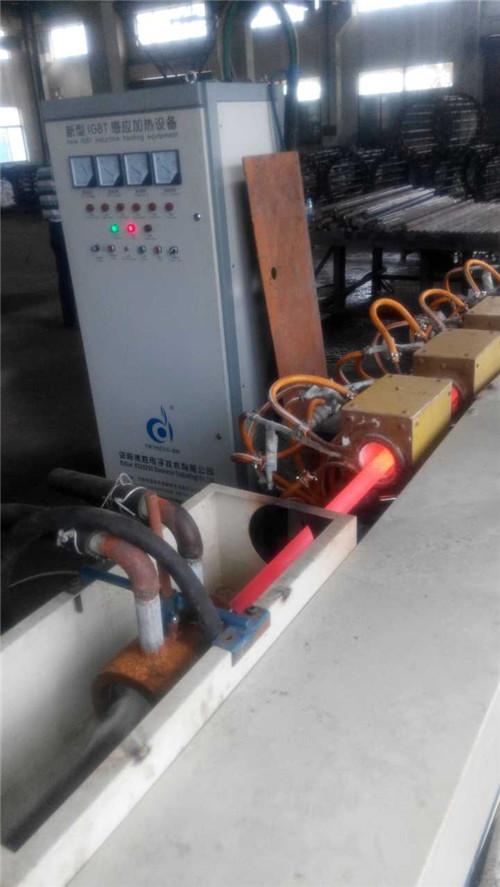

    河南德胜常工在印度安装调试成套感应加热设备

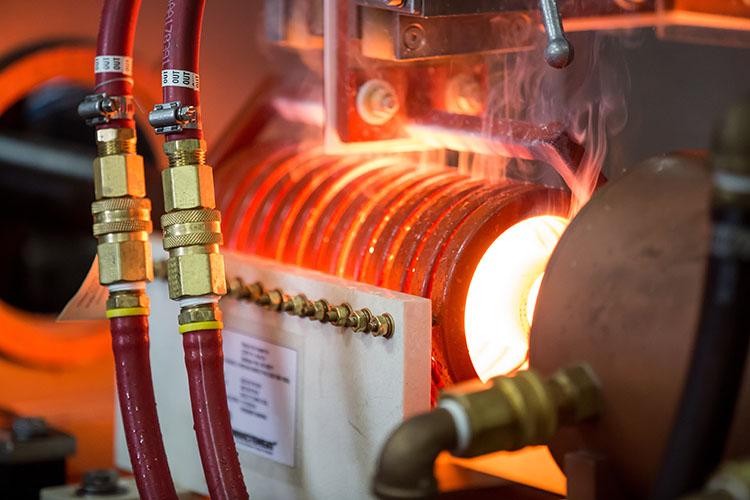

    牙条淬火调质

    圆钢中频淬火调质自动化生产线现场

    微信图片_20191230090424

    圆钢在线中频调质生产线工作现场

    欲知更多关于牙条淬火调质设备、风电地脚螺栓中频调质设备细节内容和感应加热技术,请拨打我们的服务热线:13937110571(微信同号)或者13838042722,在线QQ/微信号/抖音号:1479605824,火山号:597126284,河南德胜真诚欢迎您到我公司考察洽谈业务,一站式采购,一条龙服务,一次握手,终生朋友,厚德载物,胜在共赢。

    温馨提示:1、产品图片、价格及属性仅供参考,产品规格不同价格不同!

    2、设备图片仅为标准产品实物图,所有最终产品实物、价格及交货期以最终双方沟通后签订的合同或技术协议为准!
    3、此类设备一般为按客户需求非标订制,如对我们的产品有意向,请随时联系客服人员,我们期待着为您服务!






  • 产品主要参数

    设备主要参数

    额定功率

    200KW

    进水温度

    <45℃

    输入电压

    三相 380V/50-60Hz



    冷却水量

    ≥6L/min

    工作频率

    10-15KHz

    暂载率

    100%

    最大输入电流

    300A

    主机柜尺寸(mm)

    (长*宽*高)

    800*500*1800

    工作电压

    342-430V

    主机重量

    245KG

    冷却水压

    ≥0.03MPa






产品型号: 牙条调质热处理生产线设备
