产品详情

齿条感应淬火设备

产品品牌:德胜

所属类别:齿条淬火设备

生产厂商:河南德胜电子技术有限公司

生产地址:郑州

发布时间:2020-09-19 18:18:32

  • 产品特征

  • 产品参数

  • 产品特征标题

           齿条高频淬火设备、直齿条淬火设备、转向器齿条齿面淬火专用设备、汽车方向机齿条淬火设备等名词,都是对于汽车零部件转向机齿条表面淬火定制的设备。

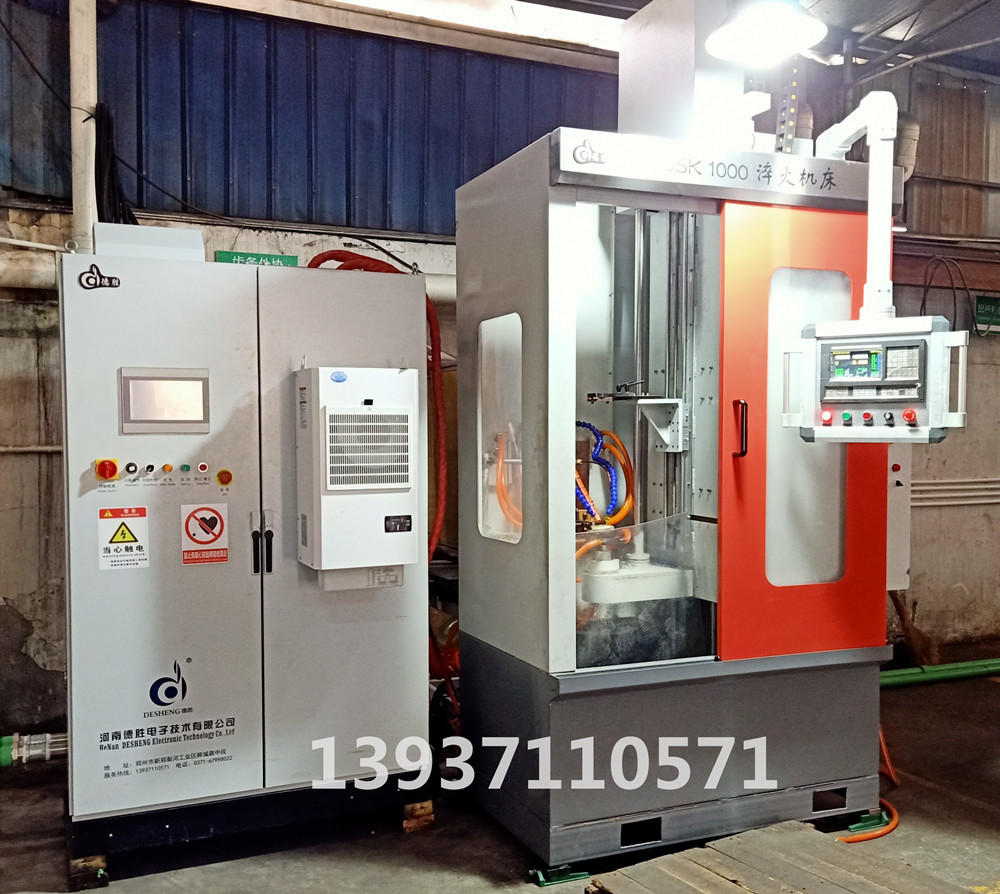

          汽车转向齿条高频淬火设备,主要包括DSGP-200型高频加热设备、DSSK-1000型数控立式淬火机床、变压器移动平台、感应器和闭式冷却系统。该套设备主要用于:汽车转向器齿条和普通直齿条表面淬火热处理,当然设备更换感应器,还可以对轴类、盘类等汽车、摩托车机械零部件淬火。

    齿条淬火专用设备20200423170656_副本

    一、齿条高频淬火设备主要特点:

        1、采用非接触式高频淬火设备,预编淬火程序,一键启动;

        2、加热效率高,淬火速度快;

        3、淬硬层分布均匀;

        4、耗电量小;

        5、齿面边缘与中间部位硬度一致;

        6、齿根淬硬可以精确控制;

        7、变形量小。

    高中频淬火成设备20200114150021_副本

    二、齿条高频淬火设备工作原理:

        接通高频加热电源,电触动和感应器连成回路,工件表面不仅被纵向磁场感应加热,而且还被横向磁场感应加热,更换不同感应器,可以加热不同形状的工件表面,与传动高频加热相比,工件表面加热均匀,功率密度是传统感应加热的数倍。

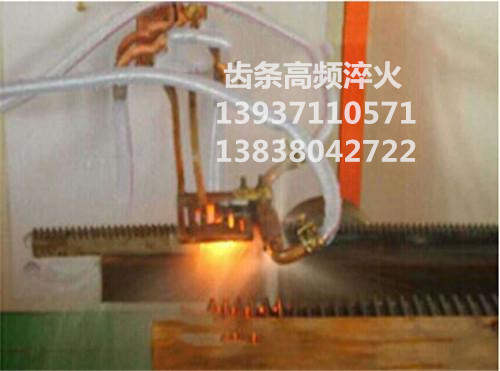

    齿条高频淬火_副本

    三、齿条高频淬火成套设备操作方法:

        首先将齿条卡装在数控淬火机床工位上,上顶尖下降,压紧齿条;其次电动启动开关,齿条淬火部位运行至感应器位置,纵横向磁场复合产生的感生电流同时对齿面进行感应加热,同时齿条向下做匀速运动,控制加热时间,达到温度后,设备停止加热,自动向齿面喷淋淬火液,完成一次淬火过程,全过程为一键式操作。简单易学,傻瓜式设计,即学即会。

    四、齿条淬火设备技术优势

    1、水电分离设计——在水路发生漏水、水管断裂等情况下,不会引起电气部分损坏;

    2、复合母排设计——减少电路分布参数造成的IGBT开关器件易损坏;

    3、整机全封闭设计——机箱内部与车间环境空气隔离,解决车间粉尘、环境潮湿等对设备的影响;

    4、信号传输采用光纤——提高设备运行稳定性。

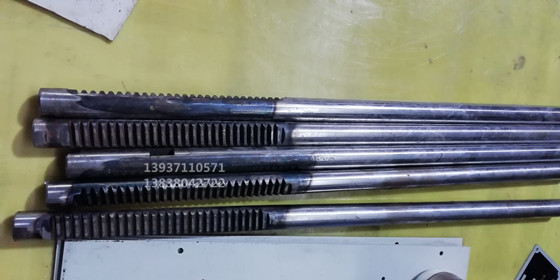

    齿条淬火

    二、超音频淬火设备操作保护电路全面:

    在控制电路中设有各种操作,保护电路、主电路与控制电路的上电、掉电先后次序,以及使用人员的误操作等,均不会对系统产生任何影响。

    具体的保护功能有:

    1、 缺相保护--检测三相交流输入是否有缺相,如缺相立刻保护,停止工作。

    2、 过电流保护--系统过电流截止保护,防止设备因过电流而损坏功率器件。

    3、 过电压保护--对电源电压进行监控,当电源电压过高立刻保护,有效的防止功率器件损坏。

    4、欠电压保护---对电源电压进行监控,当电源电压过低立刻保护,有效的防止功率器件损坏。

    5、水压低保护---冷却水压力保护,水压过低时立刻保护,有效的防止感应线圈被烧坏。

    6、超温保护---对冷却水及散热器温度进行监控,防止功率器件因温度过高损坏。


  • 产品主要参数

    一、齿条全数字感应淬火设备主要技术参数表

     额定功率

    200KW

    进水温度

    <45℃

    输入电源

    三相380V/50-60Hz

    冷却水量

    ≥150L/min

    工作频率

    2-5KHz

    暂 载 率

    100%

    最大输入电流

    330A

    主机柜尺寸约(mm)

    变压器尺寸约(mm)

    (长*宽*高)

    900*700*2000

    600*480*500

    工作电压

    342-430V

    主机重量约

    230KG

    冷水压

    ≥0.3MPa

    可调匝比变压器

         重量约

    120KG

    二、齿轮淬火设备配套的数控淬火机床主要参数

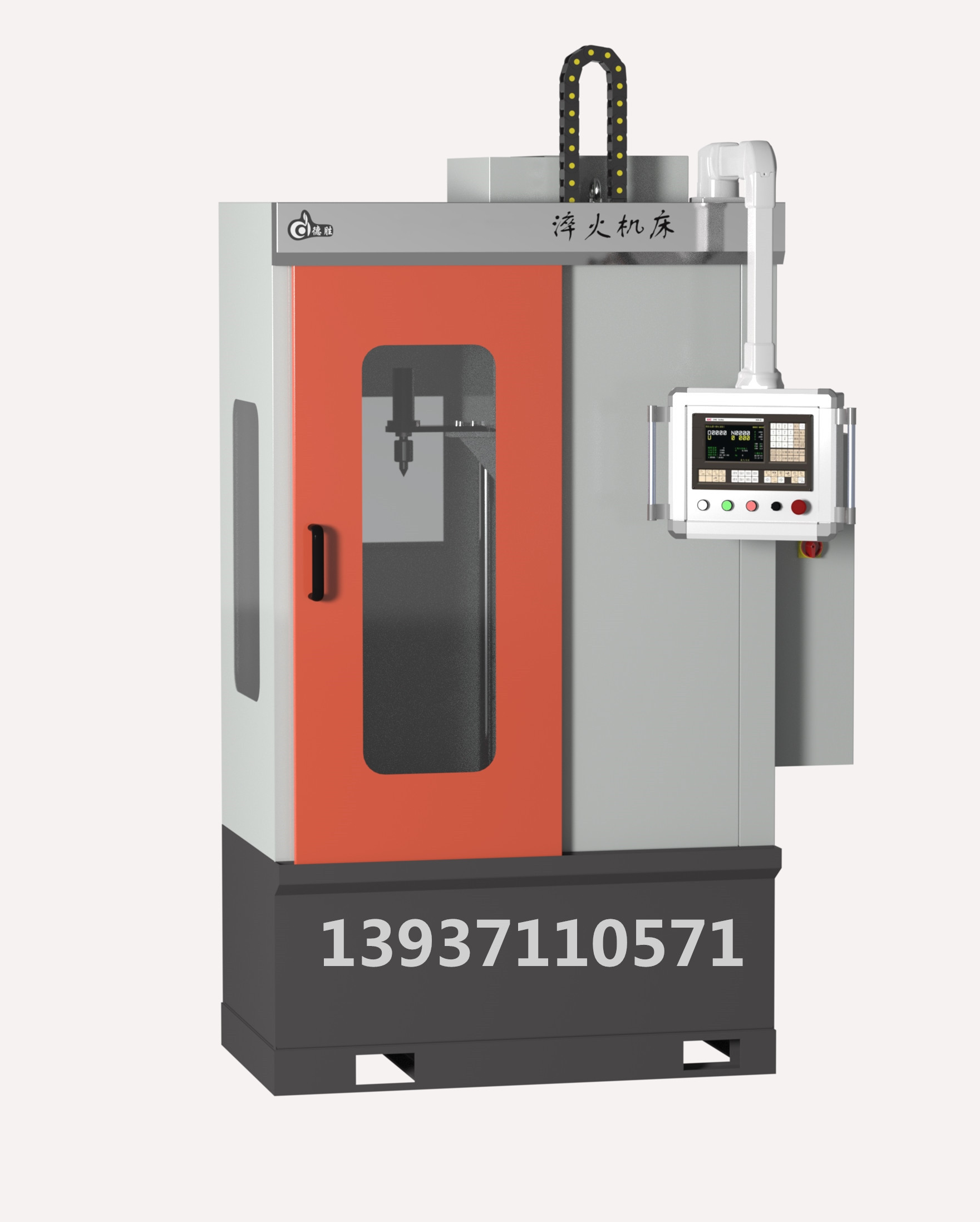

    DSSK-500型数控淬火机床_副本_副本


    机型

    DSSK-500

    DSSK-1000

    DSSK-1200

    DSSK-1500

    最大加热长度(mm

    500

    1000

    1200

    1500

    最大加热直径(mm

    500

    500

    600

    600

    最大夹持长度(mm

    600

    1100

    1300

    1600

    零件旋转速度(r/min

    0-300

    0-300

    0-300

    0-300

    零件淬火移动速度(mm/min

    0-2500

    0-2500

    0-2500

    0-2500

    电源

    AC380V X2+N/50Hz

    AC380V X2+N/50Hz

    AC380V X2+N/50Hz

    AC380V X2+N/50Hz

    整机容量

    3KVA

    3KVA

    3KVA

    3KVA

    外型尺寸

    (长*宽*高mm

    1600*800*2000

    1600*800*2400

    1900*900*2900

    1900*900*3200

    控制系统

    南京众大

    北京凯恩帝

    南京众大

    北京凯恩帝

    南京众大

    北京凯恩帝

    南京众大

    北京凯恩帝

    机床总质量约(Kg

    750

    900

    1100

    1200

    零件最重质量(Kg

    100

    100

    100

    100

    三、质量保证措施和服务承诺

    1、质量保证措施

    1.1、严格执行ISO9001质量管理体系进行生产过程管理;

    1.2、精心设计,各配件标准化生产,严格调试。

    1.3、所有电气元器件选择国际国内品牌,主要配套件由定点厂家生产。

    1.4、生产、管理、工艺、质检各部门对产品质量层层把关,加强工序间的检查,严格出厂的检验,确保产品的质量。

    2、服务承诺

    2.1、为需方提供全套维护用使用说明书;

    2.2、供方派技术人员到买方现场负责设备的试运行和调试;

    2.3、在买方现场对操作人员、维修人员进行技术培训;

    2.4、在设备验收后,供方留一名技术人员监护设备使用情况,监护时间为2天;

    2.5、对产品质量长期跟踪服务,设备在验收后一年内,供方免费负责解决设备质量异常现象,在接到故障信息后,24小时响应,最短时间以内排除故障(不可抗拒因素除外);

    2.6、设备在验收一年后直至设备使用期限内,供方有义务详尽回答有关设备操作、维护、使用等方面的技术问题;此期间供方维修只收取维修成本费,维修成本费由维修人员差旅费、外出期间工资、更换器件成本费组成。

    更多有关齿条淬火设备、全数字感应淬火设备、汽车转向机齿条淬火设备细节和详情,请咨询:13937110571(微信同号)

    温馨提示:1、产品图片、价格及属性仅供参考,产品规格不同则价格也不同 !

    2、设备图片仅为标准产品实物图,所有最终产品实物、价格及交货期以最终双方沟通后签订的合同或技术协议为准!

    3、此类设备一般为按客户需求非标订制,如对我们的产品有意向,请随时联系客服人员,我们期待着为您服务!
