产品详情

长轴淬火设备

产品品牌:德胜

所属类别:轴淬火设备

生产厂商:河南德胜电子技术有限公司

生产地址:郑州

发布时间:2020-02-11 18:57:51

  • 产品特征

  • 产品参数

  • 产品特征标题

    伴随我国工业的迅猛发展,产品的性能不断升级,众多生产厂家对感应加热设备的要求愈来愈高。新型感应加热设备取代传统低端设备,己成为改进升级的必然选择。

     德胜人在分析借鉴国外众多设备优点的基础上,结合工业现场的实际应用需求,整合了先进的适用于感应加热的电子电路技术,使用新一代电力电子功率器件IGBT作为串联谐振逆器的开关器件,并应用了国外先进的DSP电子控制技术,努力打造出具有自主知识产权的新型IGBT串联谐振感应加热电源设备,用于实现交流电能的频率转换和功率控制,广泛应用于兵器工业、航空航天、汽车、治金、矿山、工程机械、轻工等各个领域。

     可针对用户各类感应加热应用要求,提供各类高品质的自动化/半自动化生产线设计和交钥匙服务。并向您提供24小时响应的服务承诺,满足用户全方位的应用需求。

     轴类淬火设备,就是对轴类工件表面进行淬火处理的设备。轴淬火的目的,是通过改变工件的组织,以大幅提高钢的强度、硬度、耐磨性、疲劳强度以及韧性等,从而满足各种机械零件和工具的不同使用要求,其设备的主要配置包括:超音频淬火电源、立式数控淬火机床、量身定制的感应器。

    一、节能型DSZP-160kW中频淬火设备主要特点如下:

    1、IGBT逆变技术和串联谐振电路;

    2、频率范围宽,从0.5KHz-10KHz,可根据具体加热工件的大小或透热的深度要求进行匹配,适应范围大;

    3、采用智能逆变控制技术,全软开关精密控制,设备工作可靠性高,维修率低;

    4 、高效节能,比可控硅中频节能10%-30%,全功率范围内,极高的功率因数和电源效率;

    5、100%全负载,24小时连续工作能力;

    6、频率、功率、电压及电流全显示;

    7 、操作简单,安装简单,连接三相380V和冷却水即可。

    二、节能型DSZP-160KW中频淬火设备主要应用范围:
          >球笼淬火;                       >标准件热镦;
          >汽车半轴淬火;                >大直径棒料加热;
          >制动凸轮轴淬火;             >大工件热锻、热透;
          >齿轮淬火;                        >模具透热;
          >汽轮毂淬火                         >弯管预热;
          >焊缝预热或焊后回火;      >各种金属材料熔炼
          >大工件淬火                          >电机转子加热配合;

    三、轴淬火设备工艺流程和优势

     轴淬火设备的淬火工艺:中频淬火电源和数控立式淬火机床配套,采用环形窄加热带感应器,工件装卡在淬火机床上,一边旋转一边向上运动,只要点动开关,工件会自动上升到环形感应圈内,工件自动旋转,自动定时加热,喷水淬火,自动下降到原位,人工更换工件;感应器带喷水,这样可使工件加热到淬火温度后,可立即自动打开喷水电磁阀喷水,这样可保证淬硬层深度和淬火硬度。

     轴类淬火设备的主要特点:主要适用于各种轴类、台阶轴、齿轮轴、凸轮轴、半轴、盘型零件的外圆、端面等,运行成本低、自动化程度高,能够自动完成加热、旋转、喷水,快速返回等工艺;机床电器控制系统,预留淬火加热及冷却水控制接口,可根据工艺的需要,对淬火过程及冷却过程进行控制,节能省电,环保无污染。

    四、轴淬火设备实例展示:

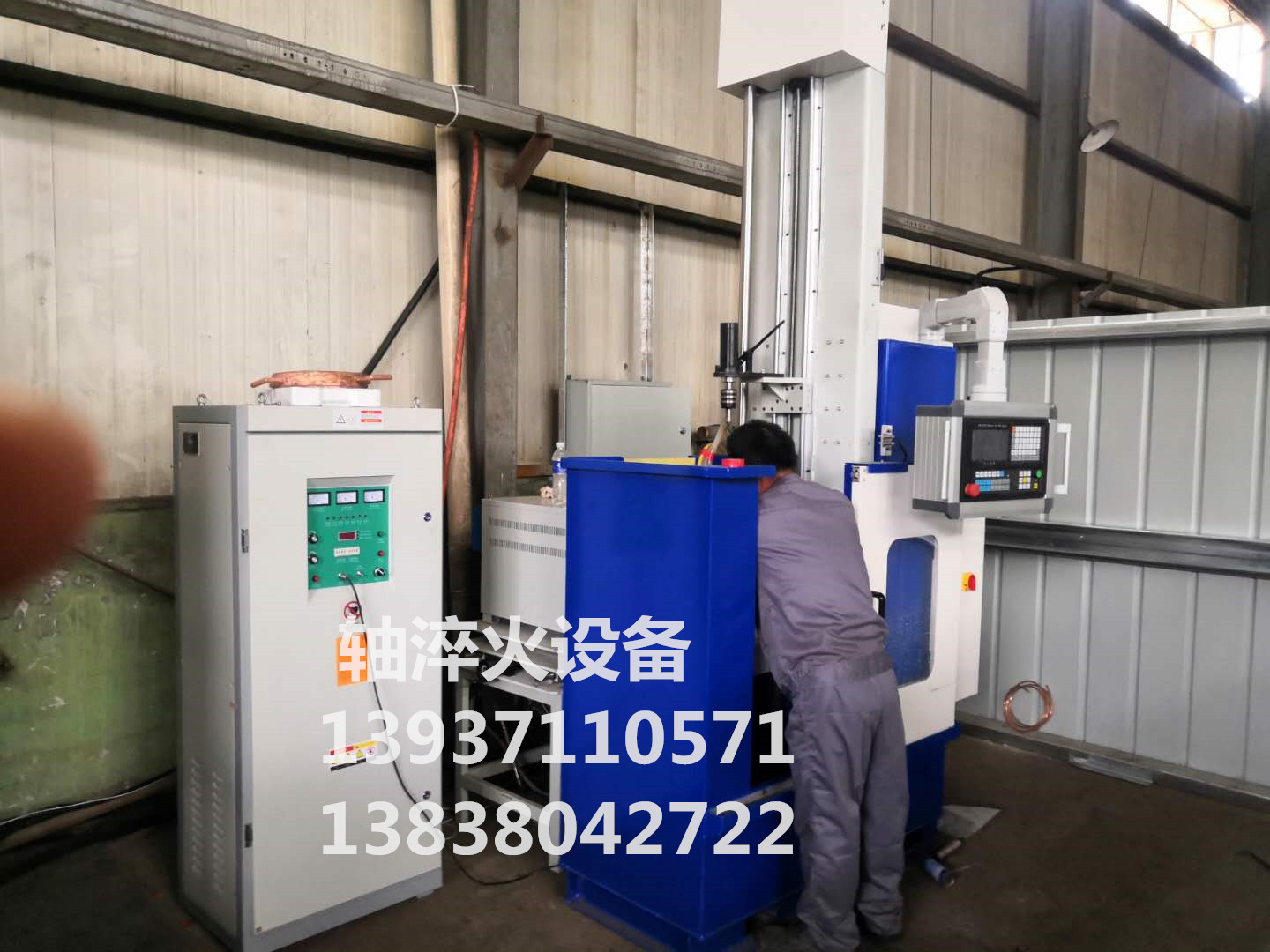

    汽车传动轴高频淬火现场

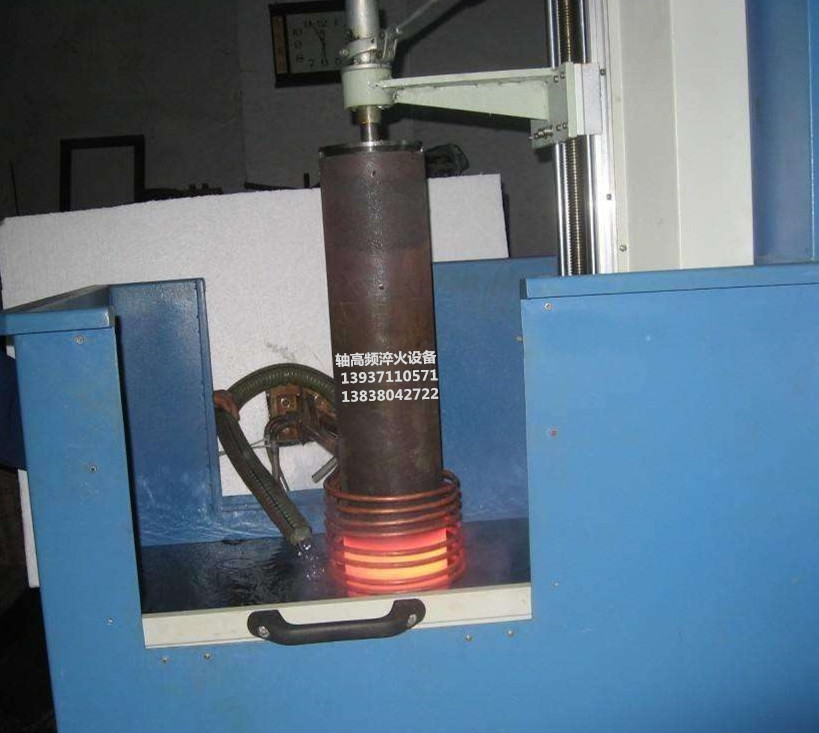

    轴高频淬火设备

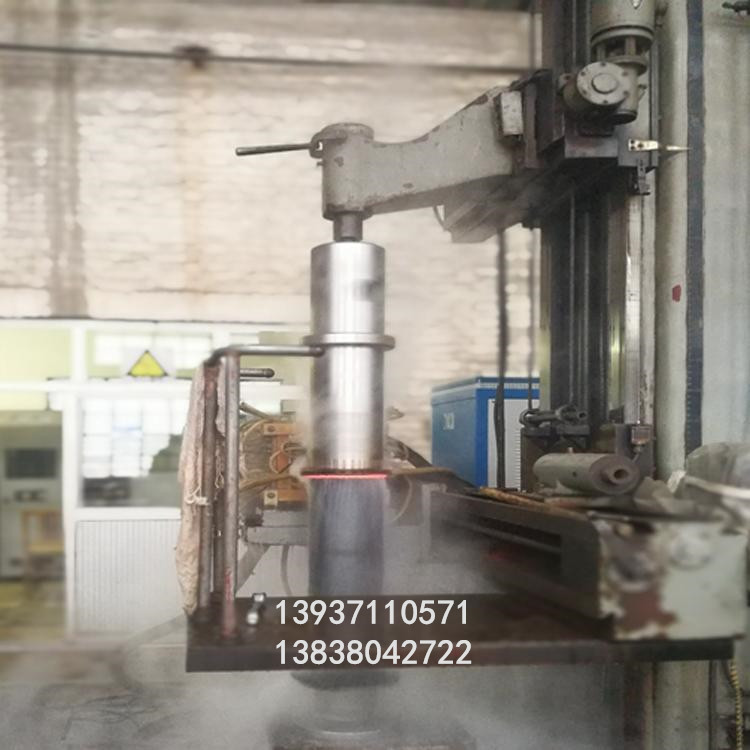

    光轴淬火设备工作现场

    长轴中频淬火机_副本

    长轴中频淬火设备工作现场

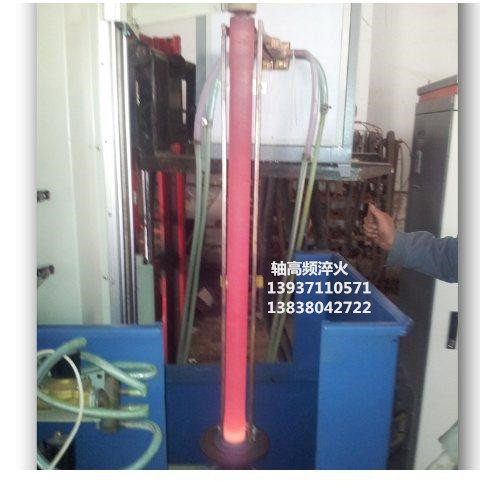

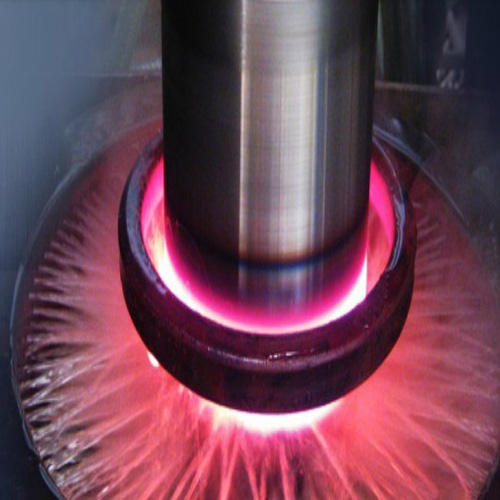

    轴高频淬火

    轴淬火成套设备工作现场

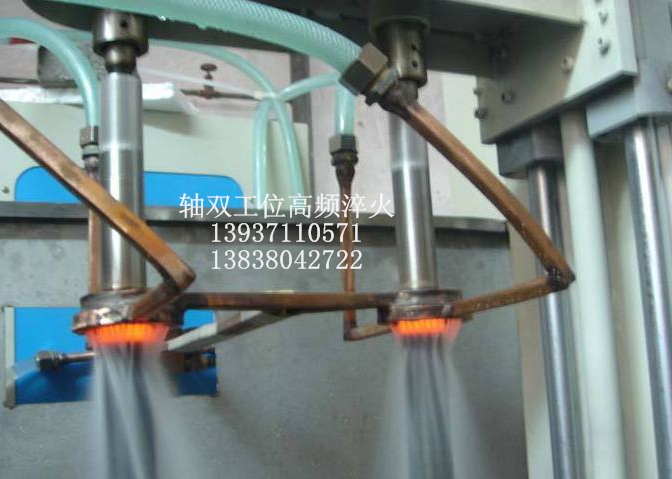

    轴双工位超音频淬火

    轴双工位淬火设备工作现场

    轴高频淬火机_副本

    轴整体扫描淬火工作现场

    轴淬火设备

    轴超音频淬火成套设备工作现场

    温馨提示:1、产品图片、价格及属性仅供参考,产品规格不同则价格也不同 !

                      2、设备图片仅为标准产品实物图,所有最终产品实物、价格及交货期以最终双方沟通后签订的合同或技术协议为准!

                            3 、此类设备一般为按客户需求非标订制,如对我们的产品有意向,请随时联系客服人员,我们期待着为您服务!


  • 产品主要参数

     一、河南德胜轴淬火设备主要技术参数表

     额定功率

    160KW

    进水温度

    <45℃

    输入电源

    三相AC380V/50-60Hz

    冷却水量

    ≥6L/min

    工作频率

    10-25KHZ

    暂 载 率

    详见说明

    输入电

    330A

    主机柜和变压器尺寸约(mm)

    (长*宽*高)

    800*600*1800

    840*610*590



    工作电压

    342-430V

    主机重量约:

    230KG

    冷水压

    ≥0.3MPa

    变压器总量约

    130KG



    二、河南德胜立式单轴单工位数控淬火机床参数表

    机型

    DSSK-500

    DSSK-1000

    DSSK-1200

    DSSK-1500

    加热长度(mm

    500

    1000

    1200

    1500

    加热直径(mm

    500

    500

    600

    600

    夹持长度(mm

    600

    1100

    1300

    1600

    零件旋转速度(r/min

    0-300

    0-300

    0-300

    0-300

    零件淬火移动速度(mm/min

    0-2500

    0-2500

    0-2500

    0-2500

    电源

    AC380V X2+N/50Hz

    AC380V X2+N/50Hz

    AC380V X2+N/50Hz

    AC380V X2+N/50Hz

    整机容量

    3KVA

    3KVA

    3KVA

    3KVA

    外型尺寸

    (长*宽*高mm

    1600*800*2000

    1600*800*2400

    1900*900*2900

    1900*900*3200

    控制系统

    南京众大

    北京凯恩帝

    南京众大

    北京凯恩帝

    南京众大

    北京凯恩帝

    南京众大

    北京凯恩帝

    机床总质量约(Kg

    750

    900

    1100

    1200

    零件最重质量(Kg

    100

    100

    100

    100

     三、设备质量保证措施和服务承诺

    1、质量保证措施

    1.1、严格执行ISO9001质量管理体系进行生产过程管理;

    1.2、精心设计,各配件标准化生产,严格调试。

    1.3、所有电气元器件选择国际国内品牌,主要配套件由定点厂家生产。

    1.4、生产、管理、工艺、质检各部门对产品质量层层把关,加强工序间的检查,严格出厂的检验,确保产品的质量。

    2、服务承诺

    2.1、为需方提供全套维护用使用说明书;

    2.2、供方派技术人员到买方现场负责设备的试运行和调试;

    2.3、在买方现场对操作人员、维修人员进行技术培训;

    2.4、在设备验收后,供方留一名技术人员监护设备使用情况,监护时间为2天;

    2.5、对产品质量长期跟踪服务,设备在验收后一年内,供方免费负责解决设备质量异常现象,在接到故障信息后,24小时响应,最短时间以内排除故障(不可抗拒因素除外);

    2.6、设备在验收一年后直至设备使用期限内,供方有义务详尽回答有关设备操作、维护、使用等方面的技术问题;此期间供方维修只收取维修成本费,维修成本费由维修人员差旅费、外出期间工资、更换器件成本费组成
